，保證在使用較大型模具時能平穩運行。

動模部分由動模板，導柱

，導套，支架，液壓缸組成。模板經導柱和導軌導向，由油缸帶動做開合運動。

頂芯部分由頂芯板

，油缸按裝板，導柱，液壓缸組成。頂芯板經短導柱導向在頂芯缸的推動下，模具的頂芯板從靜模中頂出工件。

液壓部分

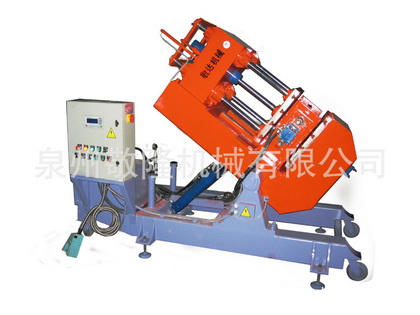

JD-600Y型傾斜式鑄造機的全部機械運動均由液壓系統實現

，整個液壓系統由變量葉片泵，電磁換向閥，管路和執行液壓缸組成，在電氣系統的控制下各運動部件可在預定的工作速度和出力下工作。液壓缸分別是執行床身傾轉運動的HSG K90/45型油缸

，執行動模板開模運動FA65/125×152×600,油缸頂芯運動的FA50/100×120×50油缸

。

電控部分

JD-600Y型傾斜式澆注機電氣控制由功率控制部分和程序控制部分組成。功率部分控制液壓站的開停

。程序控制部主要由PLC,模擬量模塊，旋轉編碼器等組成

。

產品屬性

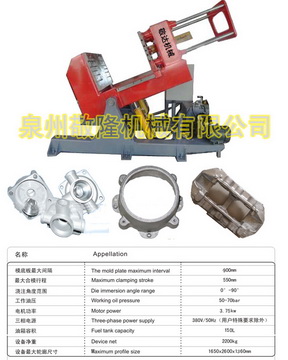

主要技術參數：

1

、模具最大尺寸    800×550×40

2、最大合模力      65KN

3

、最大開模力      50KN

4、最小閉合高度    300

5
